Návrh a realizace slaboproudých měřících přístrojů
Naše firma se krom jiného zabývá návrhem slaboproudých měřících přístrojů. Jedná se zejména o návrh signálové části řetězce (tedy o část přístroje, která fyzicky měří potenciál například pH elektrody) a následné digitální zpracování tohoto signálu (tedy část přístroje, která například zajištuje přepočet potenciálu na pH a koncentraci). Máme zkušenosti především s měřením a regulací pH (například přidávání kyseliny a zásady a stabilizaci pH nebo řízenou titraci ve velkém).
Jaké typy mikrokontrolérů umíme programovat?
- Atmel atmega (8bitový procesor vhodný pro nenáročné projekty)
- Texas Instrumets MSP430 (16bitový procesor vhodný pro aplikace v přenosných tzv. hand-held zařízeních)
- STMicroelectronics STM32 (32bitové ARM procesory)
Signálovou část obvykle navrhujeme s 16 bitovými až 24 bitvými převodníky, což umožňuje dobré rozlišení.
Příklady našich projektů

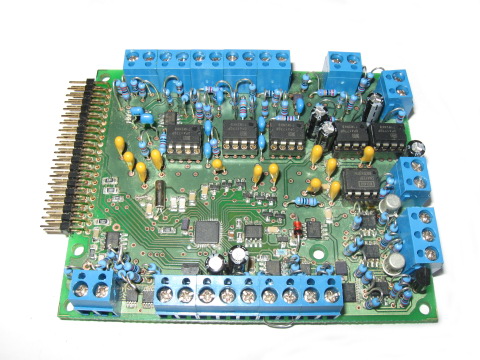

- 6x vstup proudové smyčky 0-25mA bipolár
- 3x vstup +/- 0-10V bipolár
- 2x měření odporu 0-9,9k
- 3x výstup proudové smyčky 0-25 mA
- Rozhraní: SPI přímo na výstup sigma-delta převodníku a D/A převodníku

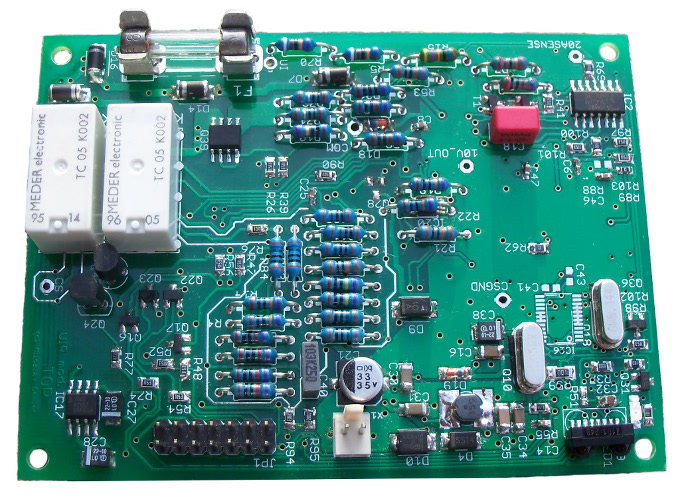

- Měření napětí v rozsazích 5-50 a 100V (možnost autorange)
- Měření proudu v rozsazích 5µA až 500mA (možnost autorange) + vstup s nízkým offsetem (cca 1uV) pro bočník.
- Měření odporu pomocí zdroje proudu 5nA až 5mA (možnost autorange).
- Měření PNP a NPN tranzistorů pomocí zdroje proudu a měřiče proudu.
- Měření teploty ve 4-vodičovém zapojení.
- S okolím komunikuje pomocí IR sériového rozhraní, takže lze jednoduše galvanicky odddělit.
- Napájení 12-24V.
Řízení barevnosti a výkonu pro LED světlomet
- Řízení barevnosti pomocí PID regulátoru zpětnovazební smyčkou
- PID regulátor implementován na mikroprocesoru včetně RS-232 rozhraní (virtuální USB sériový port)
Konkrétní detaily návrhu stejně jako kalkulaci projektů lze konzultovat na adrese hw@monokrystaly.cz.
